Hypertherm rozszerzył możliwości Powermax125 o jednoczęściowe wkłady cartridge. To ważna zmiana szczególnie dla firm, które już korzystają z tej przecinarki plazmowej. Nie trzeba wymieniać urządzenia, aby przejść z tradycyjnych, 5-elementowych materiałów eksploatacyjnych na cartridge.
Z tego artykułu dowiesz się:
- co zmieniło się w Powermax125 po wprowadzeniu jednoczęściowych wkładów cartridge,
- jakie są dwie możliwości przejścia na cartridge: adapter lub nowy palnik Cartridge RT,
- czym różnią się wkłady do cięcia ręcznego i zmechanizowanego,
- co nowe rozwiązanie zmienia przy pracy na stole CNC,
- kiedy modernizacja ma praktyczny sens, a kiedy można pozostać przy dotychczasowych 5-elementowych materiałach eksploatacyjnych. Pasted markdown
Do wyboru są dwie drogi modernizacji. Można pozostawić obecny palnik i zastosować specjalny adapter albo wymienić palnik na nowy Cartridge RT, przygotowany do bezpośredniego montażu wkładów. Nowe rozwiązanie nie tylko upraszcza wymianę materiałów eksploatacyjnych. W przypadku pracy zmechanizowanej daje również większe możliwości dopasowania procesu cięcia do materiału i zmienia niektóre parametry istotne podczas pracy na stole CNC.
Powermax125 i nowe cartridge. Najważniejsze informacje w 30 sekund
Co dokładnie się zmieniło i co oznacza to dla obecnych użytkowników Powermax125:
- Powermax125 to najmocniejszy model z rodziny przecinarek plazmowych Powermax, wykorzystywany do wymagającego cięcia ręcznego i zmechanizowanego.
- Do tej pory materiały eksploatacyjne palnika składały się z 5 oddzielnych części, które należało odpowiednio dobrać, zamontować i wymieniać.
- Teraz dostępne są również jednoczęściowe wkłady cartridge. Zamiast kilku osobnych części eksploatacyjnych operator korzysta z jednego kompletnego wkładu.
- Cartridge można zastosować w już używanym Powermax125. Nie trzeba kupować nowej przecinarki plazmowej.
- Są dwa sposoby modernizacji: można zachować obecny palnik i zastosować adapter albo wymienić palnik na nowy model przystosowany bezpośrednio do cartridge.
- Nowe rozwiązanie obejmuje zarówno cięcie ręczne, jak i pracę na stole CNC. Dostępne są dwa rodzaje wkładów: do cięcia ręcznego oraz do cięcia zmechanizowanego.
- Nowy palnik daje dostęp do większego wyboru wkładów Powermax, co pozwala lepiej dopasować proces cięcia do grubości materiału.
- Dotychczasowe 5-elementowe materiały eksploatacyjne nadal będą dostępne. Użytkownik Powermax125 może pozostać przy obecnym rozwiązaniu albo przejść na cartridge.
- Cartridge upraszcza obsługę, ale nie zmienia Powermax125 w system SYNC. Funkcje SmartSYNC znane z modeli Powermax SYNC nie są tutaj dostępne.
Co właściwie zmieniło się w Powermax125?
Żeby zrozumieć znaczenie tej zmiany, warto najpierw wyjaśnić, jak Powermax125 działał do tej pory. Na końcu palnika przecinarki plazmowej znajdują się części eksploatacyjne, które podczas pracy stopniowo się zużywają i wymagają wymiany. W Powermax125 stosowany był zestaw pięciu oddzielnych elementów Duramax HyAmp, obejmujący między innymi elektrodę, dyszę i osłonę. Operator musiał więc korzystać z odpowiednio dobranego kompletu części.
Teraz dostępna jest druga możliwość. HyAmp cartridge łączy elementy eksploatacyjne w jeden gotowy wkład. Z punktu widzenia operatora różnica jest prosta: zamiast kompletować i wymieniać kilka elementów, wymienia cały cartridge. Ma to znaczenie szczególnie w firmach, w których z jednej przecinarki korzysta kilku operatorów. Mniej oddzielnych części oznacza prostszy dobór materiałów eksploatacyjnych, łatwiejszą wymianę i mniej czynności, których trzeba nauczyć osobę rozpoczynającą pracę z urządzeniem.
Nie oznacza to jednak, że dotychczasowe rozwiązanie znika. Klasyczne 5-elementowe materiały eksploatacyjne Duramax HyAmp nadal pozostają dostępne. Cartridge jest więc dodatkową możliwością, a nie obowiązkową zmianą sposobu pracy z Powermax125.
Cięcie ręczne czy na stole CNC? Są dwa rodzaje nowych wkładów
Powermax125 może być wykorzystywany na dwa podstawowe sposoby. Przy cięciu ręcznym operator sam prowadzi palnik po materiale. Przy cięciu zmechanizowanym palnik jest zamontowany na maszynie, na przykład na stole CNC, która prowadzi go zgodnie z przygotowanym programem.
Dlatego Hypertherm przygotował dwa rodzaje wkładów HyAmp cartridge:

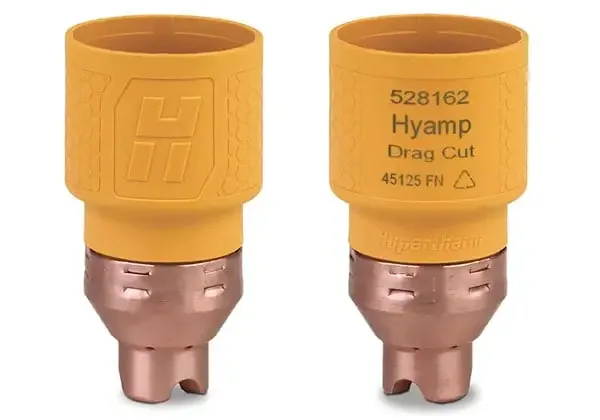

- HyAmp Drag 528162 jest przeznaczony do cięcia ręcznego, kontaktowego.

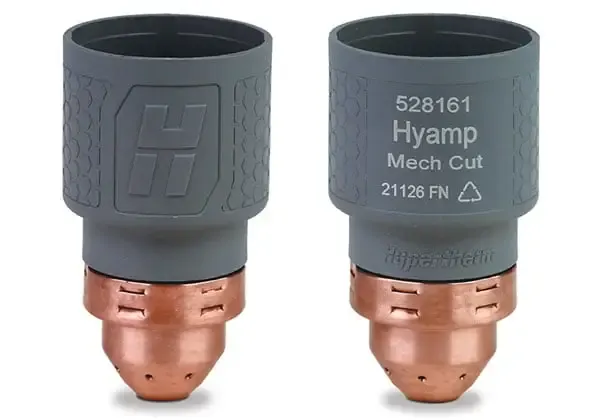

- HyAmp Mech 528161 jest przeznaczony do cięcia zmechanizowanego, między innymi na stołach CNC.
Nie jest to wyłącznie różnica w nazwie. Konstrukcja obu wkładów została dopasowana do sposobu pracy. Wersja Mech została przygotowana z myślą między innymi o jakości cięcia i przebijaniu materiału, natomiast wersja Drag uwzględnia wymagania charakterystyczne dla ręcznego prowadzenia palnika. Wkłady HyAmp są około 2 mm dłuższe od standardowych cartridge typu Drag i Mech. W przypadku pracy na stole CNC tę różnicę trzeba uwzględnić podczas ustawiania pozycji i wysokości palnika.

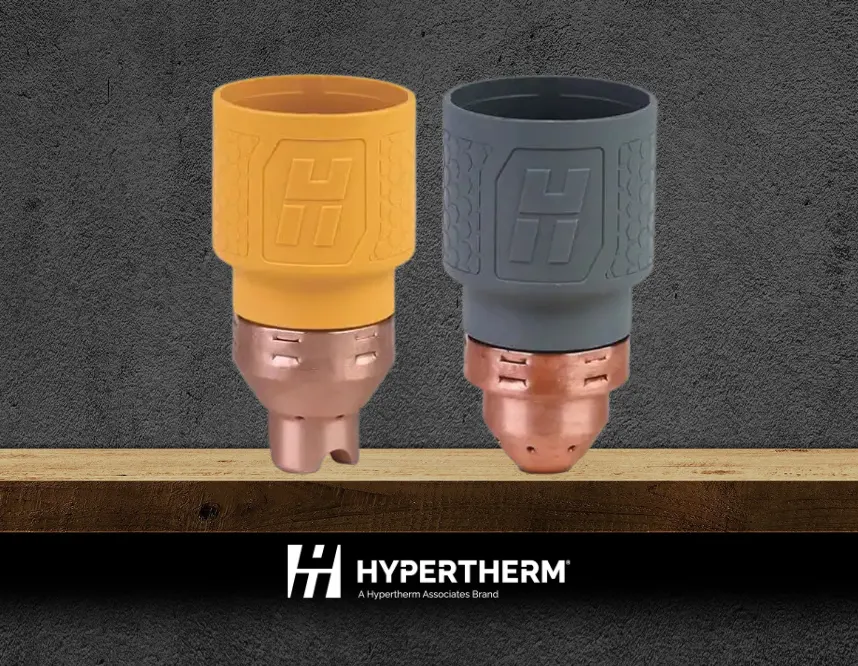

Wkłady HyAmp cartridge do Powermax125: Drag 528162 do cięcia ręcznego oraz Mech 528161 do cięcia zmechanizowanego
Powermax125 miał moc, ale nie zawsze pozwalał optymalnie dobrać proces
Dobór materiałów eksploatacyjnych warto zacząć od wykonywanego zadania. Sprawdź, kiedy standardowe części do plazmy Hypertherm nie wystarczą .
Masz Powermax125 i chcesz sprawdzić nowe możliwości?
Pomożemy dobrać wkłady, adapter lub palnik do Twojego sposobu pracy.
Jak przejść na cartridge? Są dwie możliwości
Obecny użytkownik Powermax125 nie musi wymieniać całej przecinarki. Hypertherm przygotował dwie drogi przejścia na jednoczęściowe wkłady. Pierwsza pozwala zachować dotychczasowy palnik i zastosować adapter. Druga polega na wymianie palnika na nowy Cartridge RT, do którego wkład montowany jest bezpośrednio. Wybór ma znaczenie nie tylko ze względu na koszt modernizacji. Oba rozwiązania różnią się również wymiarami i możliwościami.
Opcja 1. Obecny palnik i adapter 528160
Jeżeli Powermax125 jest wyposażony w sprawny palnik Duramax HyAmp, można nadal z niego korzystać. Do palnika montowany jest adapter HyAmp 528160, a następnie odpowiedni wkład cartridge.
Konfiguracja wygląda więc następująco:
obecny palnik + adapter + cartridge
Najważniejsza korzyść jest prosta. Można zacząć korzystać z jednoczęściowych wkładów bez wymiany sprawnego palnika. Trzeba jednak uwzględnić jeden praktyczny kompromis. Adapter znajduje się pomiędzy palnikiem a cartridge, dlatego wydłuża cały zestaw. W przypadku palnika maszynowego tradycyjny zestaw 5-elementowy ma długość około 63 mm. Po zastosowaniu adaptera i cartridge długość wzrasta do około 97 mm. Przy pracy ręcznej różnica jest podobna. Dodatkowe centymetry mogą mieć znaczenie dla ergonomii ręcznego prowadzenia palnika. Na stole CNC trzeba natomiast uwzględnić je przy ustawieniu i pozycjonowaniu palnika względem materiału.
Warto też zwrócić uwagę na numer części. Do Powermax125 przeznaczony jest adapter HyAmp 528160. Nie jest to ten sam element co adapter cartridge 428951 stosowany w innych konfiguracjach Powermax.
Opcja 2. Nowy palnik Cartridge RT bez adaptera
Drugim sposobem jest wymiana dotychczasowego palnika na Cartridge RT, czyli Cartridge Retrofit Torch.
W tej konfiguracji wkład montowany jest bezpośrednio do palnika:
Cartridge RT + cartridge
Adapter nie jest potrzebny, dzięki czemu cała konfiguracja pozostaje bardziej kompaktowa.
W przypadku wersji ręcznej różnicę widać również w wielkości i masie. Według danych Hypertherm Cartridge HRT jest o 17% mniejszy i 20% lżejszy od ręcznego palnika Duramax HyAmp. Po zamontowaniu materiałów eksploatacyjnych różnica masy wynosi 25%. Przy pracy zmechanizowanej istotna jest średnica palnika. Cartridge MRT ma około 35 mm średnicy, podczas gdy dotychczasowy Duramax HyAmp około 44 mm. Mniejszy profil może ułatwić zastosowanie palnika na zautomatyzowanych stanowiskach cięcia i żłobienia.
Cartridge RT nie jest rozwiązaniem przeznaczonym wyłącznie do Powermax125. Palniki są kompatybilne również z Powermax45 XP, Powermax65, Powermax85 i Powermax105.
Dostępne są trzy wersje:
- 059920 – palnik ręczny Cartridge HRT 75°, przewód 25 ft
- 059930 – palnik maszynowy Cartridge MRT 180°, przewód 50 ft
- 059940 – palnik Cartridge MRT Mini do zastosowań maszynowych i robotycznych, przewód 50 ft

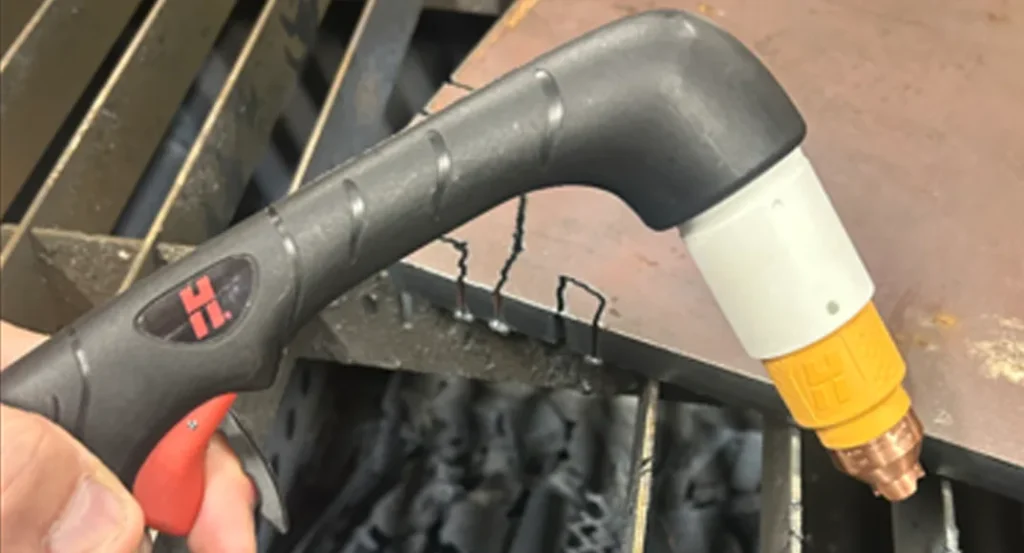

Wkład HyAmp cartridge i adapter HyAmp zamontowane na palniku Duramax HyAmp
Adapter czy Cartridge RT? Co wybrać?
Oba rozwiązania prowadzą do jednego celu, czyli umożliwiają korzystanie z jednoczęściowych wkładów, ale odpowiadają na inne potrzeby. Adapter 528160 pozwala zachować obecny palnik Duramax HyAmp. Może być dobrym rozwiązaniem, jeśli palnik jest sprawny, a głównym celem jest przejście na cartridge przy możliwie niewielkiej zmianie obecnej konfiguracji. Trzeba jednak zaakceptować większą długość całego zestawu.
Cartridge RT pozwala zrezygnować z dodatkowego adaptera. Cała konfiguracja jest bardziej kompaktowa, a w przypadku wersji ręcznej palnik jest również mniejszy i lżejszy od Duramax HyAmp. Nowy palnik otwiera też dostęp do szerszej gamy wkładów Powermax.
Wybór powinien więc zależeć od tego, jak Powermax125 jest wykorzystywany, w jakim stanie jest obecny palnik i czy urządzenie pracuje ręcznie, czy na stole CNC.
Nie wiesz, czy wybrać adapter czy nowy palnik Cartridge RT?
Sprawdzimy, które rozwiązanie będzie lepiej pasować do Twojego Powermax125 i zastosowania.
Przy stole CNC liczy się nie tylko amperaż. Ważna jest też wysokość palnika
Przy ręcznym cięciu operator sam reaguje na to, co dzieje się z materiałem. Na stole CNC palnik porusza się automatycznie i pracuje bardzo blisko powierzchni blachy. Dlatego wysokość, na której odbywa się cięcie, ma duże znaczenie.
Przy dotychczasowych procesach FineCut, 45 A i 65 A stosowanych do materiałów o grubości około 0,5-8 mm palnik pracował około 1,5 mm nad materiałem. Tak niewielka odległość może być problematyczna szczególnie na stołach z mniej zaawansowanym sterowaniem wysokością palnika. Podczas przebijania na powierzchni może pojawić się wypływka. Wycięty detal może się również unieść lub przechylić. Jeśli palnik porusza się bardzo blisko blachy, rośnie ryzyko kontaktu z taką przeszkodą.
Przy odpowiednich wkładach cartridge cięcie może odbywać się na wysokości około 3,2-3,5 mm nad materiałem. Kilka milimetrów różnicy może wydawać się niewielką zmianą, ale na stole CNC oznacza więcej przestrzeni pomiędzy palnikiem a blachą. Może to ograniczyć ryzyko kolizji z wypływką lub podnoszącymi się detalami, a tym samym zmniejszyć liczbę nieplanowanych zatrzymań procesu.
To szczególnie istotne w firmach, w których stół jest mocno obciążony produkcją. Każde zatrzymanie wymaga reakcji operatora i wydłuża rzeczywisty czas wykonania zlecenia.
Czy cartridge oznacza tylko prostszą wymianę części?
Łatwiejsza obsługa jest najbardziej widoczną zmianą, ale Hypertherm sprawdzał nowe wkłady również pod kątem trwałości i jakości cięcia. Wyniki pokazują przede wszystkim, że nie można przyjąć prostej zasady, że cartridge zawsze będzie pracował dłużej od tradycyjnych materiałów eksploatacyjnych.
W laboratoryjnych próbach z krótkimi cyklami cięcia cartridge osiągał dłuższą trwałość elektrody niż klasyczny zestaw 5-elementowy. Przy dłuższych cyklach różnica malała, a przy bardzo długim, 600-sekundowym cięciu lepszy wynik osiągnęły tradycyjne materiały.
Istotna jest jednak również jakość uzyskiwana w trakcie zużywania wkładu. W jednym z testów Hypertherm przeprowadzonym na stali konstrukcyjnej o grubości około 12,7 mm cartridge pozwolił dłużej utrzymać akceptowalną jakość oraz bardziej stabilną kątowość krawędzi niż zestaw 5-elementowy.
Nowe rozwiązanie sprawdzano również w ponad 20 zakładach produkcyjnych. Wśród użytkowników, którzy oceniali trwałość, 88% określiło ją jako taką samą lub lepszą niż w przypadku wcześniejszych materiałów, a 59% jako lepszą. W przypadku jakości cięcia wszyscy użytkownicy biorący udział w tej części oceny wskazali wynik taki sam lub lepszy.
Są to wyniki konkretnych testów Hypertherm, dlatego nie należy traktować ich jako gwarancji identycznego rezultatu w każdym zastosowaniu. Pokazują jednak, że konstrukcja cartridge została sprawdzona nie tylko pod kątem wygody wymiany, ale również parametrów istotnych podczas rzeczywistego cięcia.
Chcesz przejść na cartridge?
Dobierzemy odpowiedni adapter, palnik Cartridge RT i wkłady do Twojego sposobu pracy.
Czy Powermax125 z cartridge zyskuje funkcje SmartSYNC?
Nowe palniki Cartridge RT mogą wyglądem przypominać palniki SmartSYNC, a stosowane w nich materiały eksploatacyjne mają formę jednoczęściowych wkładów. Nie oznacza to jednak, że Powermax125 po modernizacji staje się systemem SYNC.
Cartridge RT nie obsługuje funkcji SmartSYNC. Palnik nie wykorzystuje komunikacji charakterystycznej dla systemów Powermax SYNC, która pozwala między innymi automatycznie rozpoznawać wkład i dobierać odpowiednie ustawienia urządzenia.
Najprościej można rozdzielić te dwa pojęcia:
- Cartridge to jednoczęściowy materiał eksploatacyjny.
- SmartSYNC to dodatkowe funkcje komunikacji i automatyzacji dostępne w kompatybilnych systemach Powermax SYNC.
Można więc korzystać z zalet jednoczęściowych wkładów w Powermax125, ale nie oznacza to uzyskania wszystkich funkcji systemu SYNC.
Czy trzeba przechodzić na cartridge?
Nie. Wprowadzenie nowych wkładów nie oznacza wycofania dotychczasowych materiałów eksploatacyjnych. Hypertherm nadal będzie produkować i sprzedawać 5-elementowe materiały eksploatacyjne Duramax HyAmp. Jeżeli obecna konfiguracja Powermax125 odpowiada potrzebom firmy, można nadal z niej korzystać.
Zmiana daje przede wszystkim dodatkowy wybór. Można pozostać przy dotychczasowych częściach. Można zachować obecny palnik i zastosować adapter. Można również wymienić palnik na Cartridge RT i korzystać z wkładów bez adaptera.
Dla części użytkowników największą korzyścią będzie prostsza wymiana materiałów eksploatacyjnych. Dla firm korzystających ze stołów CNC ważniejsze mogą być większe możliwości doboru procesu, dostęp do wkładów 85 A i 105 A, bardziej kompaktowy palnik oraz większa wysokość pracy w określonych procesach.
Właśnie dlatego modernizację warto rozpatrywać nie tylko jako zmianę rodzaju materiałów eksploatacyjnych. W przypadku intensywnie wykorzystywanego Powermax125 może ona pozwolić lepiej wykorzystać możliwości przecinarki, która już pracuje w zakładzie.
